Datorită avantajelor densității ridicate a energiei, ciclului de viață lung, ratei scăzute de auto-descărcare, fără efect de memorie și protecție ecologică a mediului, bateriile litiu-ion au fost utilizate pe scară largă în noi domenii energetice, cum ar fi micro-rețelele inteligente, generarea de energie eoliană și solară și vehiculele electrice.
Dulapul interior pentru baterii LFP a fost creat pentru a îmbunătăți puterea de ieșire și raza de acțiune.
Mai jos este un exemplu de introducere a compoziției și cerințelor de siguranță electrică ale dulapului interior pentru baterii LFP.

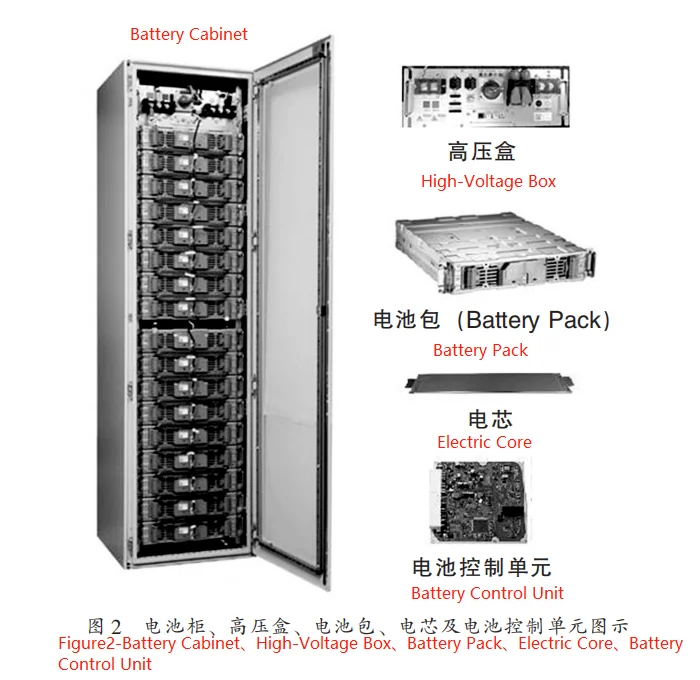

Un singur dulap de baterii din sistemul de interior pentru baterii LFP constă de obicei din mai multe pachete de baterii și cutii de înaltă tensiune, așa cum se arată în Figura 2. Pachetele de baterii și cutiile de înaltă tensiune sunt de obicei proiectate ca sertare pentru instalare și întreținere ușoară. Pachetul de baterii conține de obicei unul sau mai multe module de baterie și o unitate de monitorizare a bateriei, care este responsabilă de colectarea tensiunii și temperaturii celulelor din pachetul de baterii și de încărcarea acestora în unitatea de control a bateriei; cutia de înaltă tensiune conține de obicei unitatea de control a bateriei, unitatea de detectare a izolației de înaltă tensiune, senzorul de curent, siguranța, rezistența de preîncărcare, contactorul și întrerupătorul de circuit și alte componente de înaltă tensiune, care este responsabilă pentru monitorizarea în timp real a întregii parametri ai dulapului interior al bateriei LFP, diagnosticarea defecțiunilor, protecție electrică, estimarea SOC/SOH, testarea izolației și stocarea energiei, testarea și interacțiunea sistemelor de stocare a energiei și monitorizare Ethernet prin CAN și monitorizarea sistemelor Ethernet. comunicare.
Este important de reținut că
(1) Unitatea de control a bateriei, unitatea de monitorizare a bateriei și unitatea de detectare a izolației de înaltă tensiune pot fi independente sau pot fi integrate pe o singură placă de circuit pentru a forma un sistem complet de gestionare a bateriei.
(2) Actualul sistem de management al bateriei poate fi împărțit în două niveluri de arhitectură și trei niveluri de arhitectură, în general, un singur dulap de baterii necesită doar două niveluri de arhitectură, în timp ce mai multe dulapuri pentru baterii utilizate în paralel trebuie să utilizeze trei niveluri de arhitectură (adică unitatea de control al bateriei și modulul de control al bateriei de nivel superior).
Similar cu echipamentele de tehnologie a informației și electronica de putere, proiectarea de siguranță electrică a dulapului interior pentru baterii LFP ar trebui să se bazeze mai întâi pe tensiunea sistemului, supratensiunea temporară, supratensiunea temporară și nivelul de poluare al mediului în care este utilizat produsul, pentru a confirma distanța electrică necesară și distanța de curgere între diferitele linii de izolare, precum și rezistența izolației necesare și rezistența dielectrică a materialelor utilizate.
GB/T 36276-2018 „Bateria litiu-ion pentru stocarea energiei electrice” definește pur și simplu nivelul tensiunii de rezistență a izolației a sistemului, iar GB/T 34131 „Specificația tehnică pentru sistemul de management al bateriei cu litiu-ion pentru centrala de stocare a energiei electrochimice” definește, de asemenea, doar nivelul de tensiune de rezistență a izolației pe care sistemul de gestionare a distanței electrice și a bateriei nu ar trebui să îndeplinească în continuare structura de curgere a distanței și a bateriei. ar trebui să urmeze proiectarea electrică și hardware.
NB/T 42091-2016 „Specificația tehnică pentru bateriile litiu-ion pentru centralele electrice de stocare a energiei electrochimice” adaugă cerințele privind distanța electrică și distanța de curgere, dar nu explică cum se corectează distanța electrică și distanța de curgere în funcție de altitudine și nivelurile de poluare a mediului.
UL 1973:2018 și UL60950-1:2007 acoperă în totalitate cerințele de mai sus și oferă, de asemenea, cerințe diferite privind dacă bateria este conectată la rețea prin conducție.
Prin urmare, până la îmbunătățirea standardelor naționale și industriale, proiectarea de siguranță electrică a dulapului interior pentru baterii LFP este recomandată a fi implementată de către dezvoltator cu referire la standardele UL relevante, cu condiția ca cerințele clientului să fie îndeplinite.
Dacă aveți mai multe idei despre dulapul interior cu baterii LFP, bine ați venit să le discutați.
