Structura și instalarea HV48300 MAX SE se bazează pe un sistem de stocare a energiei de format mare, de tip dulap. Dimensiunile sale fizice, greutatea dulapului, structura de montare și capacitatea de conectare paralelă sunt importante atunci când se planifică o instalare de baterii comerciale sau industriale.

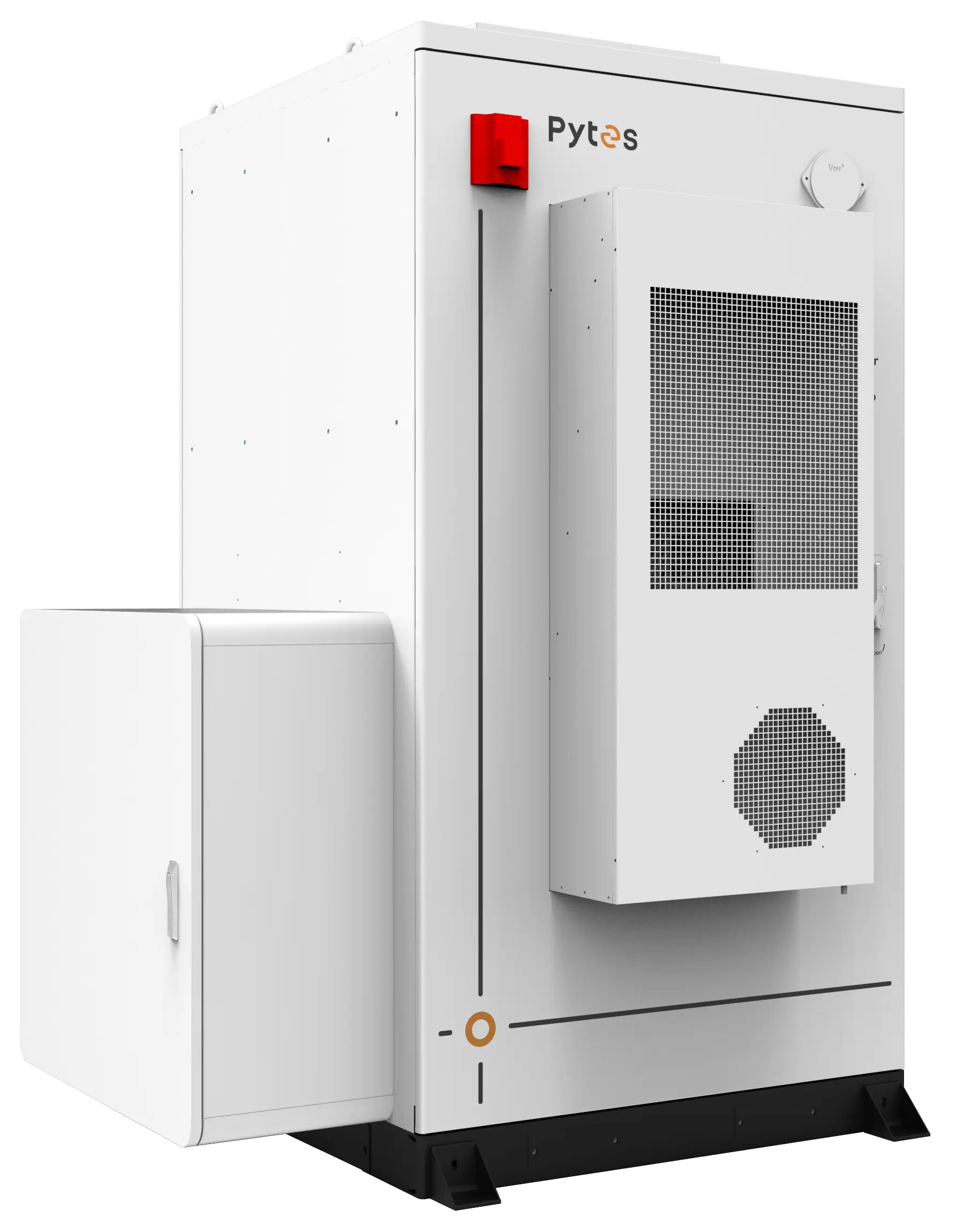

Carcasa HV48300 MAX SE măsoară 1750 × 1450 × 2350 mm (l × A × Î).
În funcție de configurație, sistemul cântărește aproximativ 1.686–2.519 kg. Greutatea trebuie luată în considerare la planificarea transportului, ridicării, încărcării pe podea și poziționării finale a dulapului.
Zona de instalare trebuie să ocupe întreaga suprafață a dulapului și să ofere acces suficient pentru mutarea acestuia la locul său.
HV48300 MAX SE utilizează o structură bazată pe carcasă care integrează modulele de baterii și componentele de sistem aferente într-o singură carcasă.
Dulapul are un grad de protecție IP55 și permite instalarea la interior și la exterior.
Pentru instalare, dulapul trebuie amplasat pe o fundație sau o podea adecvată, capabilă să-i susțină greutatea. Designul instalației trebuie să lase, de asemenea, suficient spațiu pentru conexiunile cablurilor și accesul pentru întreținere.
HV48300 MAX SE utilizează o structură de montare universală pentru integrarea invertorului. Aceasta permite aranjarea sistemului de baterii cu diferite modele de invertoare, în funcție de configurația proiectului.
Poziția dulapului și a invertorului trebuie planificate împreună, astfel încât cablurile de curent continuu, cablurile de comunicații, conexiunile de împământare și alte fire să poată fi pozate fără a interfera cu accesul la dulap.
HV48300 MAX SE acceptă configurații flexibile de baterii. Într-o arhitectură 1P, sistemul variază de la 1P8S la 1P15S, cu energie nominală de la 128,60 kWh la 241,15 kWh. Alternativ, se poate utiliza o arhitectură 2P (două BCU în paralel), fiecare BCU suportând până la 1P7S, furnizând 225,06 kWh de energie nominală.
Configurația 1P15S oferă o energie nominală de 241,15 kWh, o putere nominală de 120,57 kW și un interval de tensiune de funcționare de la 697,5 V la 852 V.
Această structură permite selectarea configurației bateriei în funcție de intervalul de energie și tensiune necesar.
Mai multe dulapuri HV48300 MAX SE pot fi conectate în paralel pentru sisteme de stocare a energiei mai mari.
Această metodă de extindere la nivel de dulap permite adăugarea unei capacități suplimentare a bateriei fără a modifica structura de bază a dulapului. La proiectarea unei instalații cu mai multe dulapuri, trebuie rezervat suficient spațiu pentru fiecare dulap, împreună cu conexiunile de cablu și accesul pentru service necesare.
HV48300 MAX SE include un sistem HVAC integrat pentru gestionarea temperaturii în dulap.
Sistemul oferă o capacitate de răcire de 5.000 W la L35 și o capacitate de încălzire de 2.500 W. Ventilatoarele la nivel de modul permit răcirea cu aer forțat în interiorul dulapului.
Dispunerea dulapului trebuie să lase căile de aer HVAC neobstrucționate, astfel încât sistemul de management termic să poată funcționa corect.
HV48300 MAX SE încorporează mai multe componente de siguranță în structura carcasei, inclusiv:
Detectarea și ventilația gazelor periculoase
Suprimarea aerosolilor
Eliberarea presiunii
Port de conectare a furtunului de incendiu
Aceste componente ar trebui să rămână accesibile după instalare. Amplasarea dulapului nu ar trebui să obstrucționeze interfețele relevante sau punctele de acces în caz de urgență.
Pentru o instalare HV48300 MAX SE, principalele puncte structurale și de instalare sunt:
Dimensiunea dulapului: 1750 × 1450 × 2350 mm
Greutate: aproximativ 1.686–2.519 kg, în funcție de configurație
Instalare: interior sau exterior
Carcasă: IP55
Montare: structură universală pentru integrarea invertorului
Configurația bateriei: 1P7S până la 1P15S
Conexiune paralelă: suportă mai multe dulapuri
Management termic: HVAC integrat cu răcire și încălzire
Siguranță: detectarea gazelor, ventilația, suprimarea aerosolilor, eliberarea presiunii și conectarea furtunului de incendiu
