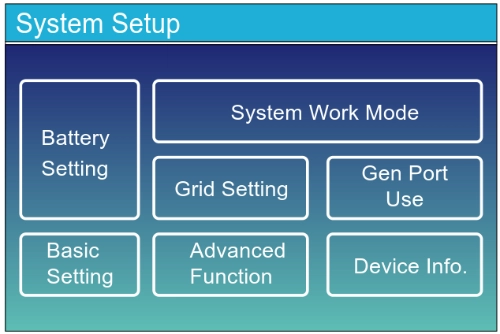

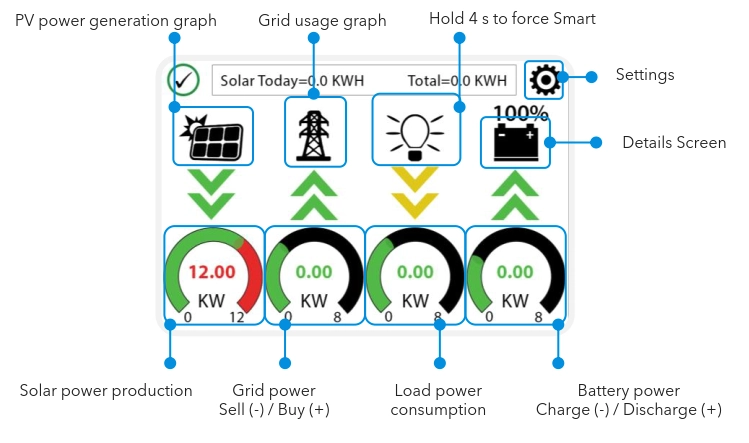

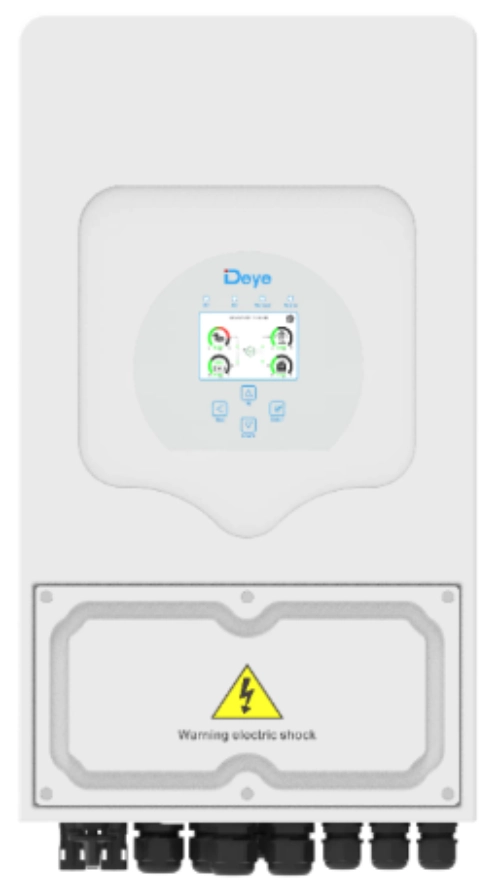

1. Faceți clic pe pictograma setări .

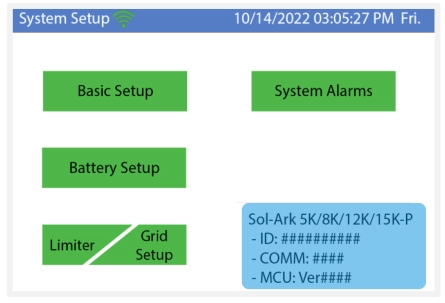

2. Faceți clic pe pictograma Configurare baterie .

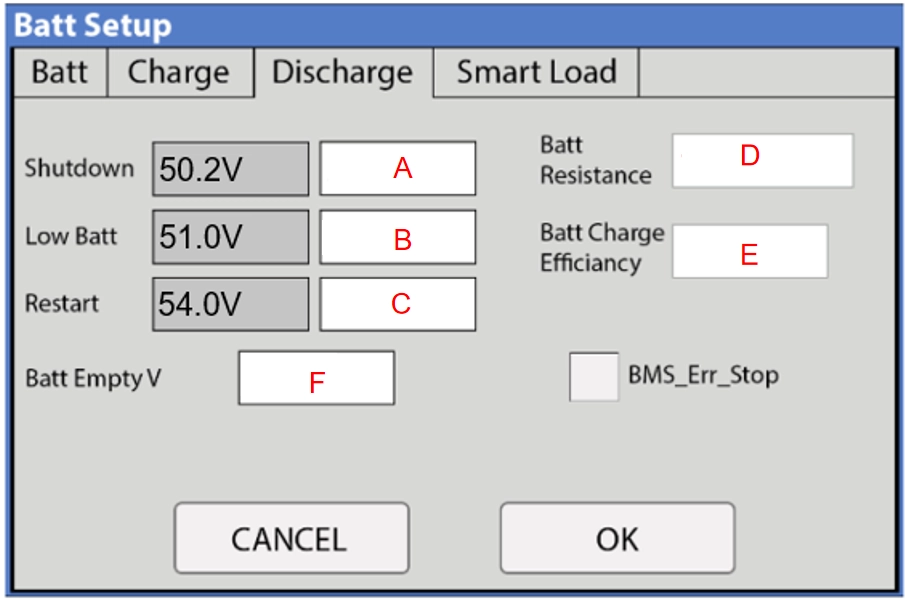

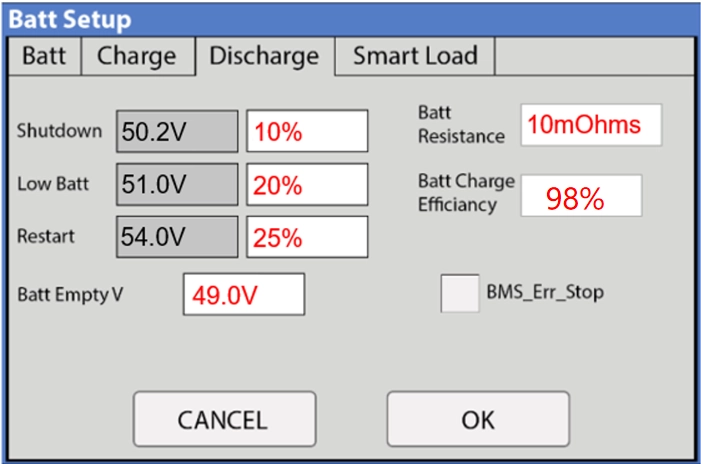

3. Faceți clic pe Descărcare . Și setați valoarea în poziția așa cum se arată mai jos.

Setarea de descărcare

A. Oprire: 10%

B. Baterie scăzută: 20%

C. Repornire: 25%

D. Rezistență batt: 10mOhms

E. Eficiență de încărcare a bateriei: 98,0%

4. După finalizarea setărilor, faceți clic pe „ OK ” pentru a salva.

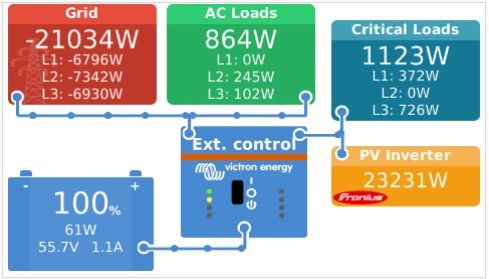

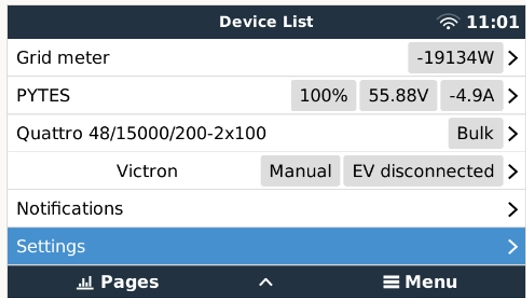

SOC minim trebuie configurat în sistemul VRM sau Cerbo GX. Pașii de configurare sunt următorii.

1. Faceți clic pe Enter , în pagina de meniu.

2. Faceți clic pe Setare .

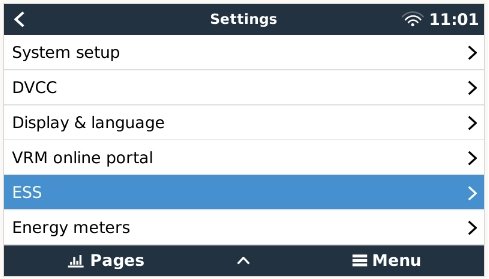

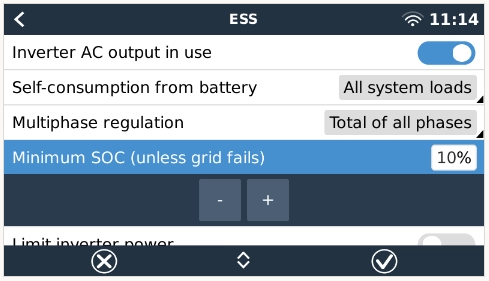

3. Faceți clic pe ESS .

4. Faceți clic pe SOC minim , setați-l la 10% și salvați.

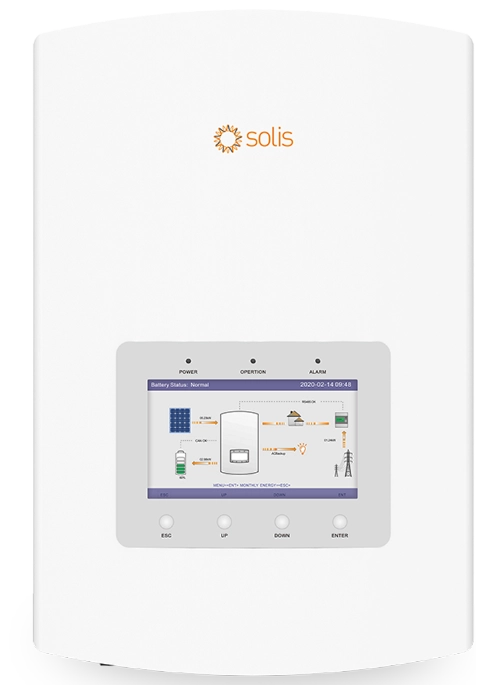

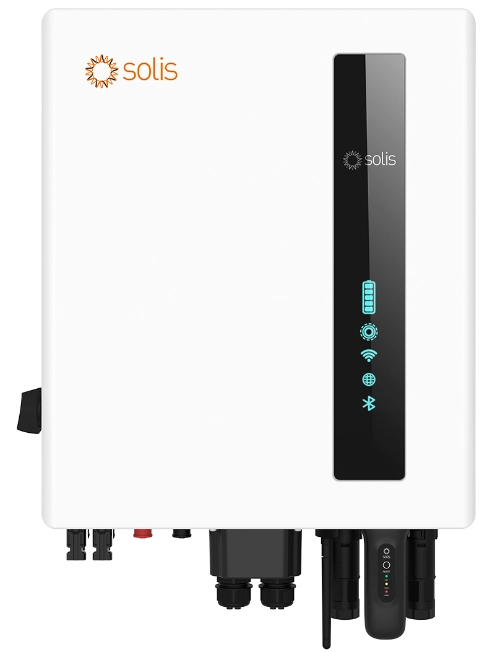

Există două moduri de a seta SOC minim, unul este setat pe ecranul invertorului, celălalt este setat pe telefon. Pentru modelele precum S5, RHI etc., care au un panou de operare, îl puteți seta direct pe ecranul invertorului. Pentru noile modele S6 cu modul Wifi, îl puteți seta prin aplicația mobilă.

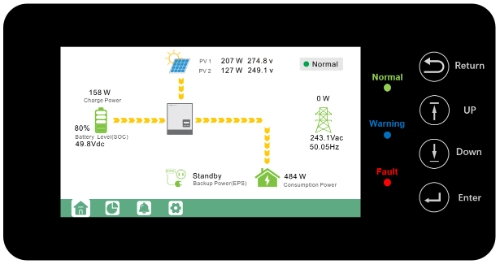

Setați pe ecranul invertorului.

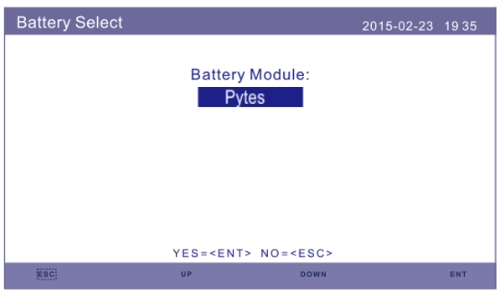

1. După selectarea bateriei, trebuie definiți doi parametri în pagina următoare.

* OverDischg SOC (10%~40%, implicit 20% )

--Invertorul nu va descărca bateria când se atinge SOC OverDischg.

Descărcarea automată a bateriei este inevitabilă, SOC poate scădea sub limita dacă bateria nu poate fi încărcată pentru o perioadă lungă de timp.

* ForceCharge SOC (5%~OverDischg SOC, implicit 10% )

--Pentru a preveni intrarea bateriei în modul de repaus, când se ajunge la SOC ForceCharge, invertorul va încărca bateria utilizând energie fie de la PV, fie de la rețea.

2. Setați OverDischg SOC la 20% .

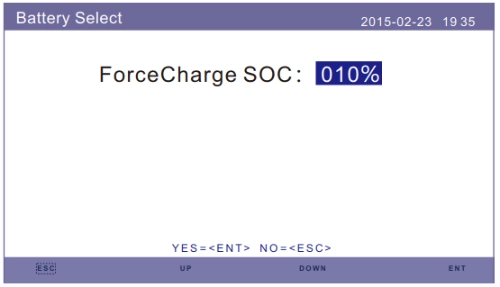

3. Setați ForceCharge SOC la 10% și salvat.

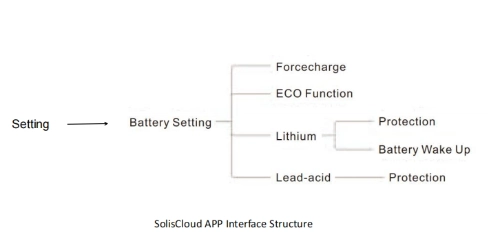

Setați în aplicația SolisCloud.

1.După tipul bateriei Selectați la Pytes, ForceCharge SOC și OverDischg SOC pot fi definite în setarea bateriei.

2. În interfața de setare a bateriei, setați OverDischg SOC la 20% , setați ForceCharge SOC la 10% și economisiți.

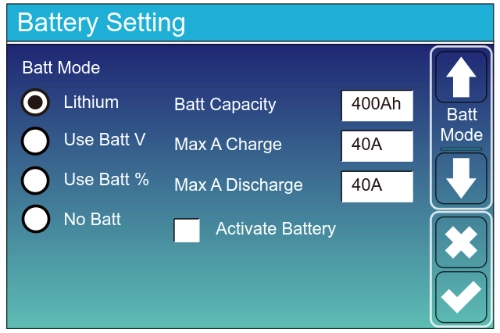

1. Faceți clic pe pictograma de setare.

2. Faceți clic pe setarea bateriei .

3. Selectați Lithium .

4. Treceți la a doua pagină, setați Shutdown la 10% , setați Low Batt la 20% . Apoi salvați.

Oprire 10% : Indică că invertorul se va opri dacă SOC este sub această valoare.

Low Batt 20% : Indică că invertorul va alarma dacă SOC este sub această valoare.

Reporniți 40% : Tensiunea bateriei la ieșirea de 40% AC se va relua.

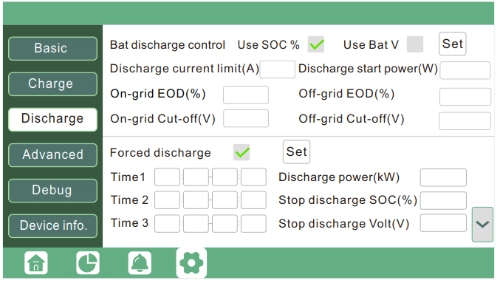

1. Faceți clic pe pictograma de setare.

2. Faceți clic pe descărcare și setați Oprire descărcare SOC la 10%, salvați.

Setări pentru descărcarea forțată a bateriei într-o anumită perioadă de timp. În perioada de timp prestabilită, invertorul va descărca bateria la puterea setată de „putere de descărcare”, până când SOC bateriei sau tensiunea atinge valoarea „Oprire descărcare”.

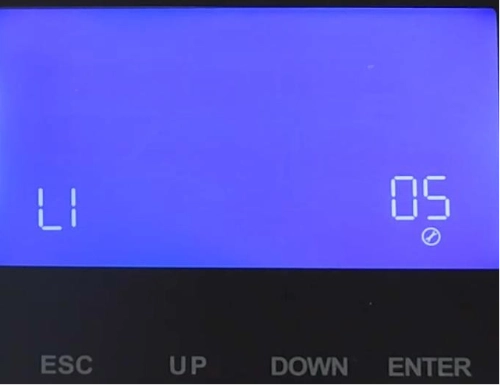

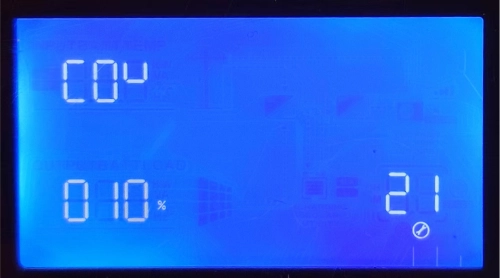

1. După programul 05 selectați Li și selectați protocolul la L51, SOC poate fi setat în programul 21.

2. Treceți la programul 21, setați Min soc la 10% și salvați.

După setarea BAT TYPE la Litiu, DISC-DEPTH poate fi setată la 90%.

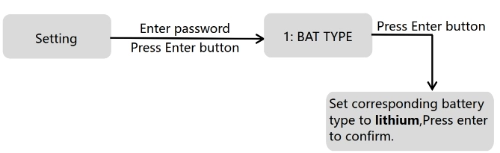

1. Introduceți parola 00000, selectați BAT TYPE la Lithium .

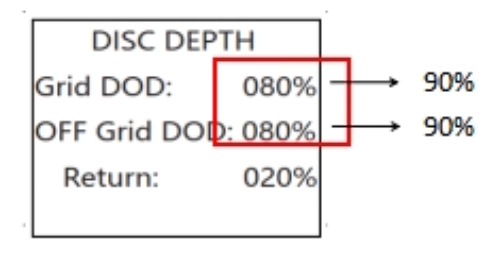

2. Accesați interfața DISC-DEPTH , setați Grid DOD la 90% , setați OFF Grid DOD la 90% .

Grid DOD/ OFF Grid DOD : Când descărcarea bateriei este mai mare decât parametrul setat, invertorul generează o alarmă de tensiune scăzută a bateriei.

Retur: Când este generată o alarmă de joasă tensiune, alarma este ștearsă dacă încărcarea bateriei este mai mare decât cantitatea specificată.

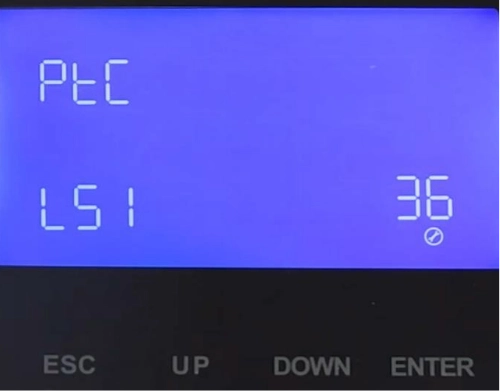

1. După ce invertorul și bateria au comunicat cu succes, treceți la programul 38, setați oprirea descărcarii SOC la 10%

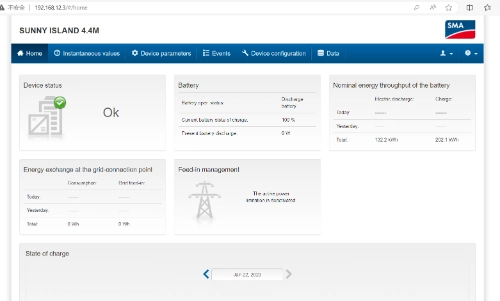

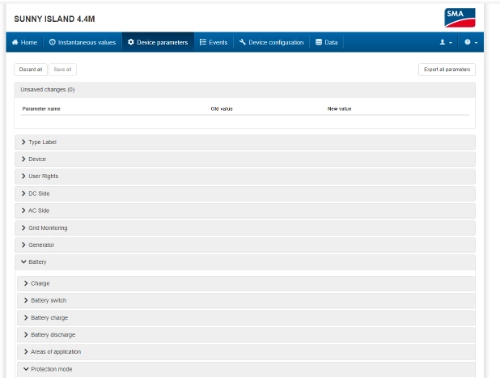

1. După ce invertorul și bateria au comunicat cu succes, conectați-vă la SMA WiFi. Porniți computerul și deschideți browserul, introduceți în bara web adresa URL: 192.168.12.3 .Apoi autentificați-vă.

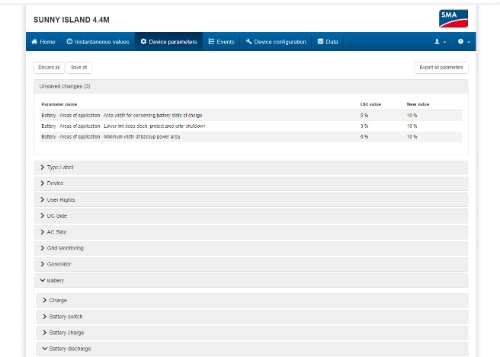

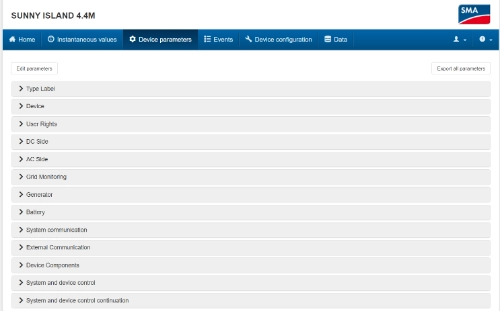

2. Faceți clic pe Parametri dispozitiv și faceți clic pe Editare parametri .

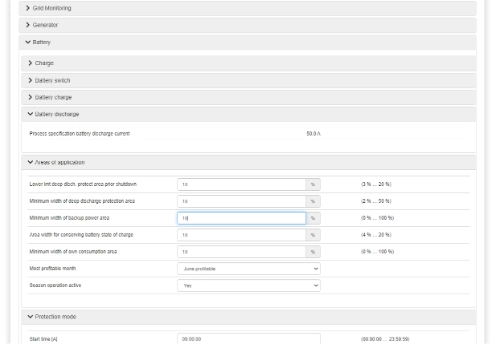

3. Faceți clic pe baterie , apoi faceți clic pe Domenii de aplicare .

4. Setați SOC minim la 10%.

5. Salvați.
